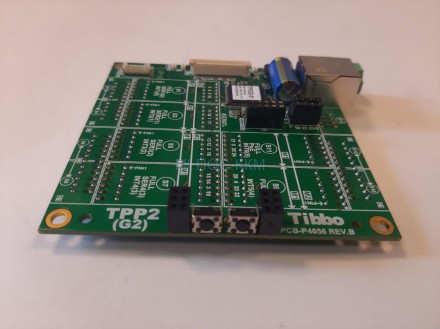

TPP2 плата, размер 2, Gen.2, TiOS

TPP2(G2) — PCB (размер 2, поколение 2) — это программируемая на Tibbo BASIC/C плата с Ethernet и возможностью подключения Wi-Fi* и GPRS**. У платы четыре UART.

На трех группах сокетов TPP2(G2), состоящих из 6 Tibbit-модулей и 6 Tibbit-коннекторов, можно организовать до четырех обычных последовательных портов, до 12 реле или до 24 опто-изолированных входов, цифровых выходов с поддержкой ШИМ, выходов с открытым коллектором или иных вводов/выводов.

Этот продукт можно использовать как пустую плату (без ОС) или собранную в TPB2 - размер 2. Плата совместима с/может быть собрана в TPB2L, которая в включает в себя светодиоды (320x240) и сенсорную клавиатуру с 4 кнопками.

TPP2(G2) отлично подходит для систем со средним количеством линий ввода/вывода. Поскольку плата может управлять TFT-дисплеем и клавиатурой, она подходит для приложений, требующих наличия человеко-машинного интерфейса (HMI).

Плата также применима для сбора данных и autoID-проектов, а также в системах автоматического управления и контроля, на производстве, в центрах по обработке и хранению данных, в системах обеспечения безопасности, в магазинах и гостиницах.

Поддержка TPP2(G2) осуществляется через наш online-конфигуратор, который позволяет задать необходимые параметры и заказать TPS-устройство с Тиббитами и опциями по своему выбору.

* Требуется дополнительный модуль расширения Wi-Fi GA1000 (TPP2 включает в себя соответствующий сокет GA1000).
** Требуется Tibbit №47 (GPRS) для 1 или 2 группы сокетов.

Основные характеристики

• Производительность в 5-80 раз выше, чем у первоначальной платы TPP2
• 10/100 Base-T Ethernet-порт с разъемом RJ45 (с индуктивной гальванической развязкой)
• Возможность подключения Wi-Fi (требуется GA1000)
• Возможность подключения GPRS (требуется Tibbit #47)
• 4 UART поддерживают потоки serial, Wiegand и clock/data
• 4 синхронных последовательных порта с режимами SPI и I2C
• 24 линии ввода/вывода в 3 группах (6 сокетов для модулей + 6 сокетов для коннекторов)
• Коннектор для TFT-дисплея TPB2L
• Коннектор для сенсорной клавиатуры TPB2L
• Встроенный зуммер
• Встроенные светодиоды, MD (кнопка setup) и кнопка reset
• Встроенные RTC с резервным суперконденсатором
• 1MБ flash-памяти под прошивку TiOS и приложение + 1MБ под файловую систему
• 2КБ EEPROM
• Питание: 5В (используйте тиббиты питания для других схем питания)

Печатная плата Tibbo Project размера 2 (TPP2), поколение 2

Обзор системы проектов Tibbo

Печатная плата Tibbo Project размера 2, Gen 2 — это программируемая на Tibbo BASIC/C плата, принадлежащая к линейке Tibbo Project System (TPS). Плата предлагает существенные улучшения скорости и функциональности по сравнению со своей предшественницей — оригинальной платой TPP2.

Предлагая 3 панели для 6 модулей Tibbit и 6 разъемов Tibbit , TPP2(G2) может использоваться для создания конфигураций TPS с количеством последовательных портов до четырех, до 12 реле или до 24 линий управления, например оптических -входы, ШИМ или выходы с открытым коллектором.

Этот продукт можно использовать как чистую плату или собрать в коробку Tibbo Project Box размера 2 (TPB2) . Плата также совместима и может быть установлена в TPB2L , который оснащен TFT-ЖК-дисплеем 320x240 и 4-кнопочной сенсорной клавиатурой.

TPP2(G2) идеально подходит для систем со средним количеством линий ввода-вывода. Поскольку плата может управлять TFT-дисплеем и клавиатурой, она подходит для приложений, требующих человеко-машинного интерфейса (HMI).

Плата является идеальным выбором для систем автоматической идентификации и сбора данных (AIDC), а также для приложений безопасности на заводах, в магазинах, центрах обработки данных, отелях и домах, безопасности и автоматизации.

Плата TPP2(G2) поддерживается AppBlocks , платформой для разработки приложений в браузере на основе блок-схем и без кода .

Ключевая особенность

Высокопроизводительный процессор ARM

6 модулей + 6 разъемов
(всего 24 линии ввода-вывода)
Порт Ethernet 10/100 Base-T со
встроенным магнитом и разъемом RJ45

Дополнительное подключение Wi-Fi
(с надстройкой WA2000 )

Дополнительное подключение BLE (Bluetooth Low Energy) (с надстройкой WA2000 )

Поддержка обновлений прошивки по беспроводной сети (OTA)
(с надстройкой WA2000 )

Опциональная сотовая связь 4G/LTE
(требуется Тиббит № 45 )

4 разъема UART поддерживают последовательные потоки, потоки Wiegand и тактовый сигнал/данные.
Встроенный зуммер
4 синхронных последовательных порта с
режимами SPI и I2C

Разъем для TFT - дисплея
TPB2L

Разъем для сенсорной клавиатуры
TPB2L

Встроенный RTC с
резервным суперконденсатором
1 МБ флэш-памяти для TiOS и кода приложения + 1 МБ для файловой системы флэш-диска
2048-байтная ЭСППЗУ

Питание 5 В ( для других схем питания используйте Тиббиты питания
)

Поддерживается платформой разработки приложений без кода AppBlocks .

Создавайте приложения TPS с помощью AppBlocks

Будущее — это разработка программного обеспечения без программирования , потому что ни у кого нет времени писать и отлаживать приложения построчно.

Появляется AppBlocks , наша система разработки приложений в браузере без использования кода на основе блок-схем для устройств Tibbo Project System.

В AppBlocks поддерживаемые функции представлены функциональными блоками, которые вы перетаскиваете и соединяете внутри холста проекта. Такой подход «нарисовать приложение» позволяет быстро создавать комплексные приложения автоматизации и Интернета вещей для обеспечения безопасности, контроля доступа, автоматизации зданий, сбора данных, точного земледелия и других областей.

Зайдите на appblocks.io и создайте свое первое приложение TPS уже сегодня!

Оптимизированное развертывание с помощью LUIS

Любой, кто когда-либо развертывал устройство в полевых условиях, знает, что процесс часто застревает из-за глупых мелочей, таких как настройка IP-адреса. Входит в систему загружаемого пользовательского интерфейса (LUIS) , наше решение для настройки беспроводной сети для устройств Tibbo.

Оснастите свою систему TPS надстройкой WA2000 Wi-Fi/BLE, включите LUIS в приложении AppBlocks и определите, какие настройки будут доступны через этот интерфейс. Типичный список включает IP-адрес, DHCP, SSID Wi-Fi, пароль и другие основные параметры.

Теперь ваши пользователи смогут настраивать эти важные параметры через соединение Bluetooth Low Energy (BLE) из приложения LUIS ( iOS , Android , веб-версия ).

Становится еще лучше: TPP2(G2) также поддерживает беспроводное обновление прошивки через BLE с помощью нашего приложения Tibbo Updater ( iOS , Android , веб-версия )!

ЛегендаПлиткаРозетки

Емкость:

• 24 линии ввода-вывода
• 3 плитки
• 6 разъемов для модулей Тиббит
• 6 разъемов для разъемов Tibbit
• 1 дополнительное гнездо для Тиббита №37 (RF-разъем)

Совместим с:

• Большинство Тиббитов
• Дополнительный модуль Wi-Fi WA2000
• Корпуса TPB2 и TPB2L

Аппаратное обеспечение

Технические характеристики:

• 32-битная архитектура.
• Работает на ОС Tibbo (TiOS) .
• Порт Ethernet 10/100BaseT с автоматическим MDIX и RJ45/магнитным разъемом.
• Дополнительный интерфейс Wi-Fi (требуется дополнительный модуль WA2000 ).
• Дополнительный интерфейс BLE (требуется дополнительный модуль WA2000 ).
• Дополнительный сотовый интерфейс 4G/LTE (требуется Тиббит №45 ).
• 3 плитки с 24 линиями ввода-вывода общего назначения:
  • 6 разъемов для модулей Тиббит;
  • 6 разъемов для разъемов Тиббит;
  • 1 дополнительный разъем для Тиббита №37 (RF-разъем) ;
  • 4 разъема модуля Тиббит имеют возможность UART:
    • Скорость передачи данных до 460 800 бит/с;
    • Режимы четности None*/even/odd/mark/space;
    • 7* или 8 бит/символ;
    • Полнодуплексный режим ж. RTS/CTS, управление потоком XON/XOFF;
    • Полудуплексный режим с контролем направления;
    • Кодирование/декодирование Wiegand, потоков синхронизации/данных.
  • Каждый сокет модуля имеет возможность прерывания;
  • 1 гнездо модуля поддерживает PoE;
  • 4 переназначаемых синхронных последовательных порта с режимами SPI и I2C.
• Бортовой зуммер.
• Разъемы для TFT-ЖК-дисплея и сенсорной клавиатуры TPB2L .
• RTC с резервным суперконденсатором.
• 66 КБ SRAM для переменных и данных Tibbo BASIC/C.
• Флэш-память объемом 1 МБ для TiOS и кода приложения.
• Дополнительная флэш-память объемом 1 МБ для усиленной отказоустойчивой файловой системы.
• 2048-байтовая EEPROM для хранения данных.
• Восемь встроенных светодиодов:
  • Зеленый и красный светодиоды основного состояния;
  • Желтый индикатор соединения Ethernet;
  • Пять синих светодиодов (для индикации уровня сигнала Wi-Fi и т. д.).
• Программно-управляемая система ФАПЧ позволяет выбирать полную, среднюю или низкую скорость.
• Надежная схема сброса при включении/выключении питания.
• Мощность: 100 мА при 5 В (режим 100Base-T, полная скорость).
• Размеры (ДxШ): 94 x 94 мм.
• Диапазон рабочих температур: -40 ~ +70°C.
• Прошивку можно обновить через:
  • последовательный порт;
  • локальная сеть Ethernet; или
  • Беспроводное соединение (требуется WA2000 и устройство iOS или Android).
• Приложение Tibbo BASIC/C можно отлаживать через локальную сеть Ethernet.
• Сертифицирован CE и FCC .

* TPP2(G2) не поддерживает комбинацию режима 7 бит/символ и режима четности «нет».

Смотрите также:

• TPB2 Коробка для проектов Tibbo, размер 2
• TPB2L Коробка Tibbo Project, размер 2, с ЖК-дисплеем и клавиатурой
• Тиббитовые блоки
• Дополнительный модуль Wi-Fi WA2000
• Печатная плата TPP3(G2), размер 3, Tibbo Project, поколение 2

Программирование

Создавайте мощные сетевые приложения на Tibbo BASIC и Tibbo C. Узнайте больше...

Объекты платформы:

• звуковой сигнал — генерирует сигналы зуммера.
• bt — отвечает за интерфейс BLE (Bluetooth Low-Energy).
• Кнопка — контролирует кнопку MD.
• fd — управляет файловой системой флэш-памяти и прямым доступом к секторам.
• io — обрабатывает линии ввода-вывода, порты и прерывания.
• кп — работает с матричными и бинарными клавиатурами.
• lcd — управляет ЖК-дисплеем.
• net — управляет портом Ethernet.
• pat — «воспроизводит» шаблоны на пяти парах светодиодов.
• ppp — выходит в Интернет через последовательный модем (4G/LTE и т. д.).
• romfile — облегчает доступ к файлам ресурсов (фиксированные данные).
• rtc — отслеживает дату и время.
• ser — управляет последовательными портами (UART, Wiegand, режимы часов/данных).
• sock — сокеты связи (до 32 сессий UDP, TCP и HTTP).
  • Поддержка TLS1.2 с ECDSA (профиль эллиптической кривой secp384r1)
• ssi — управляет каналами последовательного синхронного интерфейса (SPI, I2C...).
• stor — обеспечивает доступ к EEPROM.
• sys — отвечает за общую функциональность устройства.
• wln — управляет интерфейсом Wi-Fi.

Группы функций: строковые функции, тригонометрические функции, функции преобразования даты и времени, функции шифрования/вычисления хеша и многое другое.

Типы переменных: 8-битные, 16-битные и 32-битные типы со знаком и без знака; типы с плавающей запятой и строковые типы; определяемые пользователем массивы и структуры.

Файлы и документация

Прошивка ТиОС	tios-tpp2w(g2)-4_00_01.bin — поддерживает надстройку WA2000; можно загрузить с помощью Обозревателя устройств* Файлы для обновлений прошивки по беспроводной сети (OTA) можно создать здесь .
Документация	Руководство по аппаратному обеспечению TPP2(G2) Платформа программирования TPP2(G2)
Сертификаты CE	tpp2(g2)-ce.pdf
Сертификат ФКС	tpp2(g2)-fcc.pdf

* Обозреватель устройств является частью программного обеспечения Tibbo IDE (TIDE). Он устанавливается вместе с TIDE, но вы также можете установить его отдельно, не устанавливая TIDE. И TIDE, и Device Explorer можно скачать здесь .

TIBBO, TPP2 плата, размер 2, Gen.2, TiOS, p/n TPP2-GEN2, цена 21 046,04 руб., ПОС-ККМ, тел. +7(499)3907767, pos-kkm.ru, info@pos-kkm.ru
